钮扣钢铁滚筒常温除油粉案例分析
|

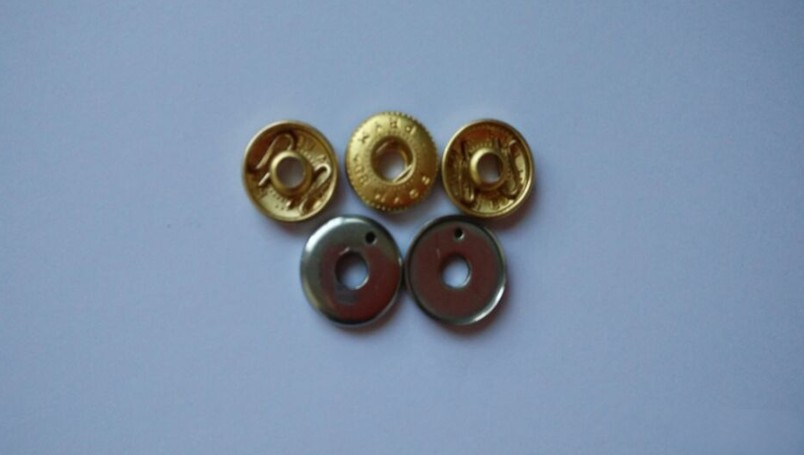

清洗对象： |
钢铁—钮扣 |
|
清洗条件： |
常温滚筒转动 |
|
清洗目的： |
去除表面油污、脏污、黑灰方便后续处理 |
|
清洗要求： |
表面油污、脏污、黑灰去除彻底 工件无腐蚀，无水痕 |
|
工艺流程： |
滚筒清洗→水洗1→水洗2→纯水洗3→烘干 |
关键字：钢铁、钮扣、滚筒、水洗、清洗、HW－825D、FS-1
二，清洗样品材料说明
材料为钢铁，钢铁能耐强酸强碱。
三，产品选择
钮扣的材料是钢铁，需要清洗干净钮扣的油污、脏污、黑灰。我们的表面活性剂可以用于金属清洗剂、电子工业清洗剂、玻璃清洗剂、线路板清洗剂、皮革清洗剂……但是本案例只针对钢铁清洗做案例分析。 清洗条件是在常温状态下的滚筒清洗方式，选择碱性的产品清洗，如保证钮扣不变色不腐蚀，按照以上条件，结合产品的特点，表面活性剂选择HW－825D、分散剂FS-1，HW－825D常温使用、脱脂力强、具有NP、OP类表面活性剂无法比拟的脱脂力，性能非常优秀，与常规助剂配合便成高品质脱脂剂，脱脂粉；分散剂FS-1不含磷，高分散高螯合力，耐酸碱，在强碱中有较高溶解度，对污垢有较强分散去除力，有利于去除铁粉，对锈蚀有一定的去除力，特别适用于喷淋清洗与毛刷清洗工艺，能降低表面活性剂的添加量，是生产高品质带钢喷淋脱脂、电解脱脂的首选助剂，适合做粉状也适合做液体产品，也适合做无磷钢带清洗剂，在加温喷淋条件下，粘度低，在固体中有很好的分散性，极优异的漂洗性、生物降解性好、环保，脱脂加强。
四，产品配方
组分：
|
五水偏硅酸钠（清洗助剂） |
35% |
|
碳酸钠（清洗助剂） |
25% |
|
三聚磷酸钠（清洗助剂） |
10% |
|
元明粉（清洗助剂） |
20% |
|
FS-1（分散剂） |
5% |
|
HW－825D（表面活性剂） |
5% |
本品各组分质量配比范围为：五水偏硅酸钠25%～40%、碳酸钠20～30%、三聚磷酸钠7%～20%、元明粉10%～25%、分散剂FS-1 5%～10%、表面活性剂HW－825D 5%～10%
五，清洗实验过程
按照5%开槽试验，使用钢铁钮扣滚筒测试，结果如下：
|
时间/分钟 |
表面油污 |
脏污 |
外观 |
|
3 |
工件表面油去除60% |
脏污有明显减少 |
无腐蚀 |
|
7 |
工件表面油去除80% |
脏污去除70% |
无腐蚀 |
|
10 |
工件表面油完全去除 |
脏污完全去除 |
无腐蚀 |
漂洗烘干，工件外观无腐蚀，保持工件光亮度（证明产品清洗力强，对工件用保护作用）
六，清洗实验结果
该方案按照5%开槽使用状态下，滚筒常温清洗状态下，对钢铁无腐蚀，漂洗后表面无残留，除油彻底，生产配制简单、使用方便、安全无毒，除油速度快生产效率高，能有效保证产品的合格率，常温表面活性剂RQ-222H能用效节省电能是NP、OP类表面活性剂无法比拟的。
